Virtio-Balloon 原理分析和VPS禁用方法

前言#

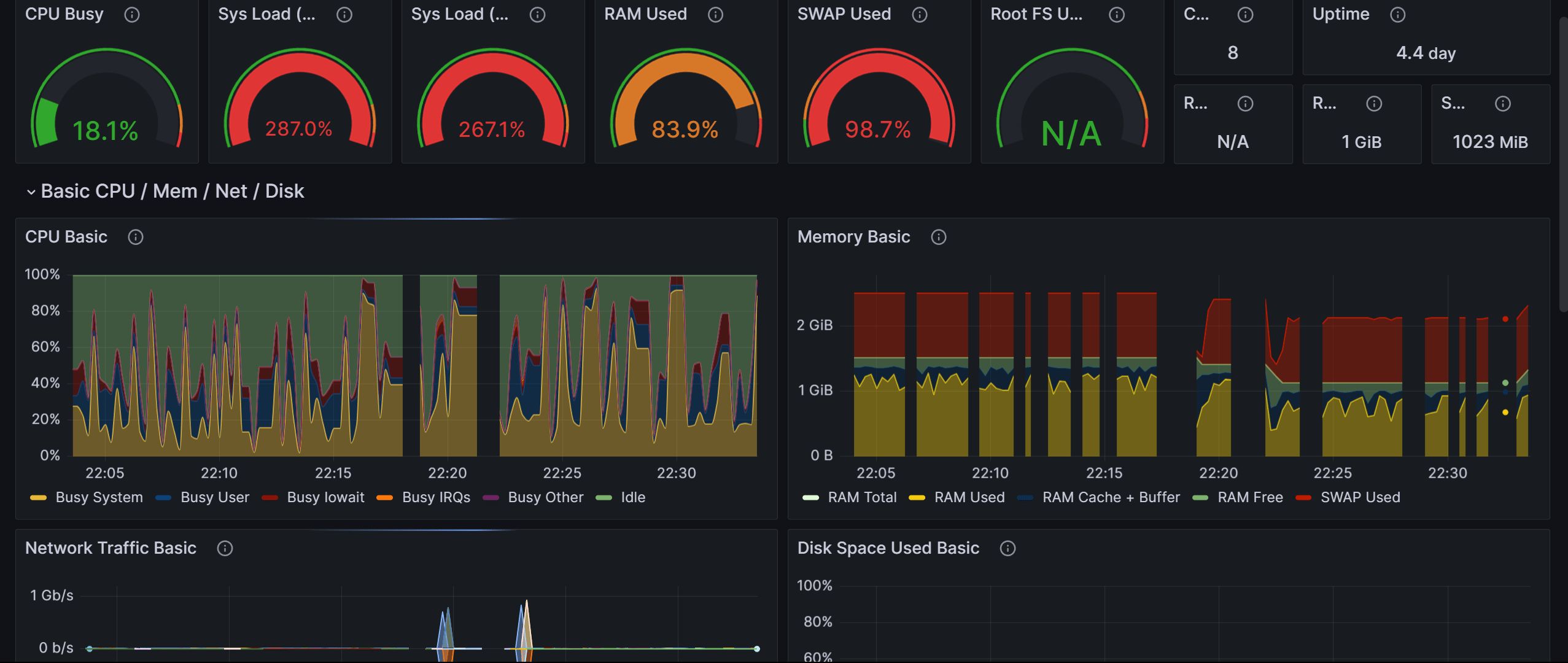

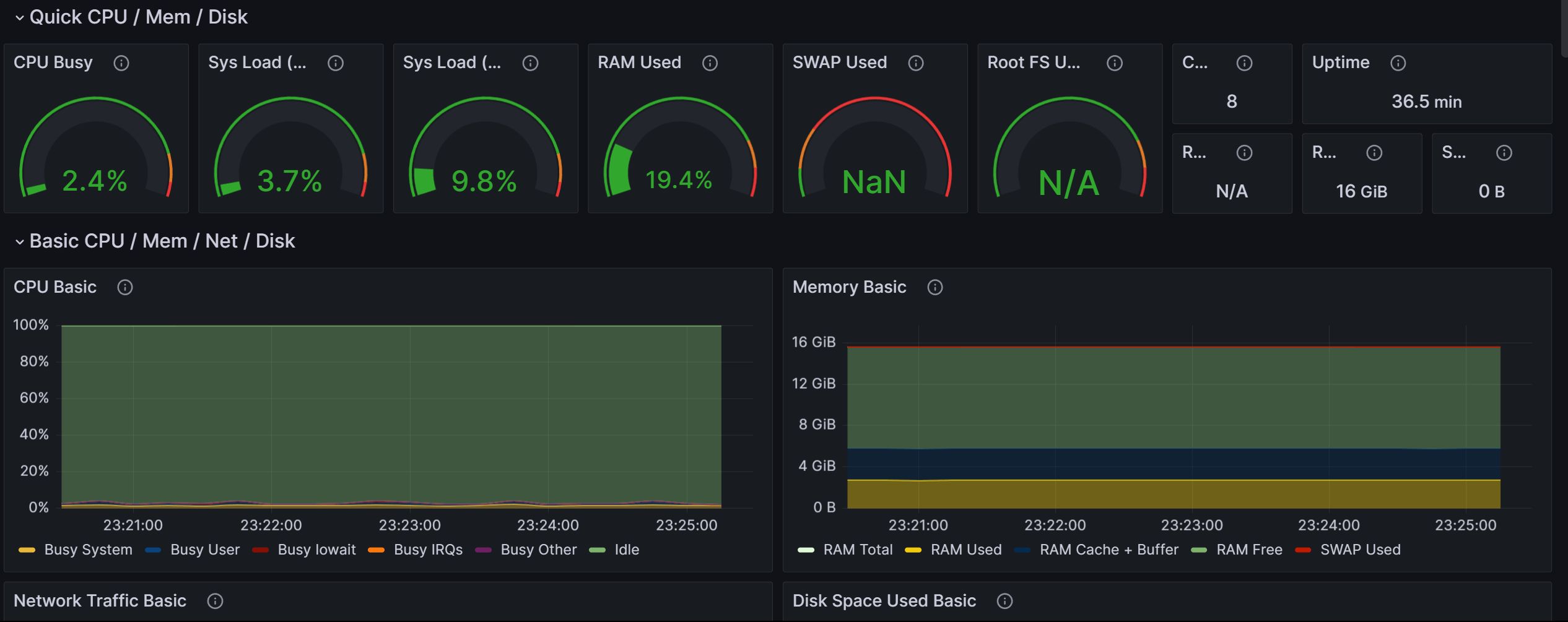

最近买了个VPS，商家自带了Virtio-Balloon服务，导致系统非常不稳定。于是乎来了解一下Virtio-Balloon。

Virtio-Balloon 驱动即内存气泡，可以用来动态调整内存。

功能介绍#

Virtio-Balloon 驱动就是通过在虚拟机中申请内存，然后将申请的内存通知给 qemu，然后 qemu 侧再将内存释放掉，可以让其他虚拟机使用，达到内存复用的能力。

要开启这个功能，就是在启动时候需要添加 Virtio-Balloon 后端设备，并且要在 Guest 里面安装 Virtio-Balloon 驱动。

安装#

添加设备如果用 libvirt 启动在 libvirt 的虚拟机配置侧添加如下 xml

1
 <devices>
2
 <memballoon model='virtio'>
3
      <alias name='balloon0'/>
4
      <address type='pci' domain='0x0000' bus='0x00' slot='0x06' function='0x0'/>
5
      <stats period='10'/>
6
    </memballoon>
7
  </devices>

在 qemu 中启动中添加如下设备

1
-device virtio-balloon-pci,id=balloon0,bus=pci.0,addr=0×4

安装驱动 windows 驱动这里省略了在网上教程很多。 linux 下在 kernel 很早就加入了 Virtio-Balloon 驱动，所以在主流 linux 发行版中一般都具有这个驱动。

1
[root@localhost _posts]# modinfo virtio-balloon
2
filename:       /lib/modules/3.10.0-327.el7.x86_64/kernel/drivers/virtio/virtio_balloon.ko
3
license:        GPL
4
description:    Virtio balloon driver
5
rhelversion:    7.2
6
srcversion:     F2D65C53D0AFD06A3668942
7
alias:          virtio:d00000005v*
8
depends:        virtio,virtio_ring
9
intree:         Y
10
vermagic:       3.10.0-327.el7.x86_64 SMP mod_unload modversions
11
signer:         CentOS Linux kernel signing key
12
sig_key:        79:AD:88:6A:11:3C:A0:22:35:26:33:6C:0F:82:5B:8A:94:29:6A:B3
13
sig_hashalgo:   sha256

使用#

有了上面的准备，启动虚拟机后就可以体验到内存气泡的功能。

查看内存：在 libvirt 侧使用

1
virsh # dommemstat test

在 qemu 的 hmp 中查看内存

1
info balloon

设置目标虚拟机的内存，注意这里是直接设置虚拟机当前可以使用的内存。比如起始的时候内存是 8G，然后想缩减 2G，实际这里操作要设置成目前为 6G。

libvirt 侧

1
virsh # setmem test 4096

在 qemu 的 hmp 中查看内存

1
balloon 4096

代码分析#

从代码侧来具体分析 Virtio-Balloon 的。先从 linux 驱动侧看起吧相对其他 virtio 驱动，内存气泡的驱动相对简单好看。它的代码全部哎 driver/virtio/virtio_balloon.c 中

首先来看 virtio_balloon_driver 驱动的定义，这里很容易看到驱动的处理函数并不多 virtballoon_probe，在驱动加载时候， virtballoon_remove 在驱动卸载时候，剩下只有 virtballoon_changed 那么肯定所有的功能都是在这个里面来实现。

1
static struct virtio_driver virtio_balloon_driver = {
2
    .feature_table = features,
3
    .feature_table_size = ARRAY_SIZE(features),
4
    .driver.name =  KBUILD_MODNAME,
5
    .driver.owner = THIS_MODULE,
6
    .id_table = id_table,
7
    .probe =    virtballoon_probe,
8
    .remove =   virtballoon_remove,
9
    .config_changed = virtballoon_changed,
10
#ifdef CONFIG_PM_SLEEP
11
    .freeze =   virtballoon_freeze,
12
    .restore =  virtballoon_restore,
13
#endif
14
};

virtballoon_changed 的函数也相当简单，就是启动了一个 work 这个 work 主要来执行 update_balloon_size_work 这个回调。

1
static void virtballoon_changed(struct virtio_device *vdev)
2
{
3
    struct virtio_balloon *vb = vdev->priv;
4
    unsigned long flags;
5

6
    spin_lock_irqsave(&vb->stop_update_lock, flags);
7
    if (!vb->stop_update)
8
        queue_work(system_freezable_wq, &vb->update_balloon_size_work);
9
    spin_unlock_irqrestore(&vb->stop_update_lock, flags);
10
}

为了弄清楚这个 work 我们还是需要看一下 virtio_balloon 的初始化函数 virtballoon_probe。截取片段来看，初始化时候就注册了 stats_request 这个 callback，用来响应后端发来的 stats 请求。定义了 2 个任务 update_balloon_size_func 是用来修改内存，而 update_balloon_stats_func 这个是用来更新内存信息的，这个也是再次浏览代码时候的发现。

1
static int virtballoon_probe(struct virtio_device *vdev)
2
{
3
  struct virtqueue *vqs[3];
4
    vq_callback_t *callbacks[] = { balloon_ack, balloon_ack, stats_request };
5
    static const char * const names[] = { "inflate", "deflate", "stats" };
6
    int err, nvqs;
7

8
    nvqs = virtio_has_feature(vb->vdev, VIRTIO_BALLOON_F_STATS_VQ) ? 3 : 2;
9
    err = vb->vdev->config->find_vqs(vb->vdev, nvqs, vqs, callbacks, names,
10
            NULL);
11

12
 INIT_WORK(&vb->update_balloon_stats_work, update_balloon_stats_func);
13
 INIT_WORK(&vb->update_balloon_size_work, update_balloon_size_func);
14
}

先来介绍基本功能 update_balloon_size_func，代码非常好理解，拿到 diff 和本身现在的内存进行比较，然后开始增加或者减少内存，接着 update_balloon_size 更新下当前内存的信息。

1
static void update_balloon_size_func(struct work_struct *work)
2
{
3
    struct virtio_balloon *vb;
4
    s64 diff;
5

6
    vb = container_of(work, struct virtio_balloon,
7
              update_balloon_size_work);
8
    diff = towards_target(vb);
9

10
    if (diff > 0)
11
        diff -= fill_balloon(vb, diff);
12
    else if (diff < 0)
13
        diff += leak_balloon(vb, -diff);
14
    update_balloon_size(vb);
15

16
    if (diff)
17
        queue_work(system_freezable_wq, work);
18
}

fill_balloon 和 leak_alloon 其实很相似，这里就看下 fill_balloon 的实现。调用 balloon_page_enqueue 函数进行内存的添加，然后 tell_host 去更新表项。 balloon_page_enqueue 函数是 kernel 自己实现的堆内存进行增减的功能。所以无论是 kvm 还是 xen 的气球驱动，最终都是调用这个函数去进行实现。该函数在 mm/balloon_compaction.c。这里就不继续往下追了，本编只是介绍 virtio-balloon 驱动原理。要想更细一步了解内存的实现，在以后专门讲内存操作时会再次提及该函数。

1
static unsigned fill_balloon(struct virtio_balloon *vb, size_t num)
2
{
3
    struct balloon_dev_info *vb_dev_info = &vb->vb_dev_info;
4
    unsigned num_allocated_pages;
5

6
    /* We can only do one array worth at a time. */
7
    num = min(num, ARRAY_SIZE(vb->pfns));
8

9
    mutex_lock(&vb->balloon_lock);
10
    for (vb->num_pfns = 0; vb->num_pfns < num;
11
         vb->num_pfns += VIRTIO_BALLOON_PAGES_PER_PAGE) {
12
        struct page *page = balloon_page_enqueue(vb_dev_info);
13

14
        if (!page) {
15
            dev_info_ratelimited(&vb->vdev->dev,
16
                         "Out of puff! Can't get %u pages\n",
17
                         VIRTIO_BALLOON_PAGES_PER_PAGE);
18
            /* Sleep for at least 1/5 of a second before retry. */
19
            msleep(200);
20
            break;
21
        }
22
        set_page_pfns(vb, vb->pfns + vb->num_pfns, page);
23
        vb->num_pages += VIRTIO_BALLOON_PAGES_PER_PAGE;
24
        if (!virtio_has_feature(vb->vdev,
25
                    VIRTIO_BALLOON_F_DEFLATE_ON_OOM))
26
            adjust_managed_page_count(page, -1);
27
    }
28

29
    num_allocated_pages = vb->num_pfns;
30
    /* Did we get any? */
31
    if (vb->num_pfns != 0)
32
        tell_host(vb, vb->inflate_vq);
33
    mutex_unlock(&vb->balloon_lock);
34

35
    return num_allocated_pages;
36
}

这个基本功能介绍完了，回到本篇最初的问题，Virtio-Balloon 驱动顺便还实现了一个内存的定时监控信息。刚才在初始化的时候可以看到当后端主动调用 stat 指令时候，stats_request 就会触发另一个 work update_balloon_stats_func。

1
static void stats_request(struct virtqueue *vq)
2
{
3
    struct virtio_balloon *vb = vq->vdev->priv;
4

5
    spin_lock(&vb->stop_update_lock);
6
    if (!vb->stop_update)
7
        queue_work(system_freezable_wq, &vb->update_balloon_stats_work);
8
    spin_unlock(&vb->stop_update_lock);
9
}

update_balloon_stats_func 这里主要调用 stats_handle_request

1
static void update_balloon_stats_func(struct work_struct *work)
2
{
3
    struct virtio_balloon *vb;
4

5
    vb = container_of(work, struct virtio_balloon,
6
              update_balloon_stats_work);
7
    stats_handle_request(vb);
8
}

然后 update_balloon_stats 这个函数将会收集所有的信息到达 vb 这个结构体，然后将 vb 发送给后端。

1
static void stats_handle_request(struct virtio_balloon *vb)
2
{
3
    struct virtqueue *vq;
4
    struct scatterlist sg;
5
    unsigned int len;
6

7
    update_balloon_stats(vb);
8

9
    vq = vb->stats_vq;
10
    if (!virtqueue_get_buf(vq, &len))
11
        return;
12
    sg_init_one(&sg, vb->stats, sizeof(vb->stats));
13
    virtqueue_add_outbuf(vq, &sg, 1, vb, GFP_KERNEL);
14
    virtqueue_kick(vq);
15
}

update_balloon_stats 这个函数就是实际采集 guest 连内存使用的情况。

1
static void update_balloon_stats(struct virtio_balloon *vb)
2
{
3
    unsigned long events[NR_VM_EVENT_ITEMS];
4
    struct sysinfo i;
5
    int idx = 0;
6
    long available;
7

8
    all_vm_events(events);
9
    si_meminfo(&i);
10

11
    available = si_mem_available();
12

13
    update_stat(vb, idx++, VIRTIO_BALLOON_S_SWAP_IN,
14
                pages_to_bytes(events[PSWPIN]));
15
    update_stat(vb, idx++, VIRTIO_BALLOON_S_SWAP_OUT,
16
                pages_to_bytes(events[PSWPOUT]));
17
    update_stat(vb, idx++, VIRTIO_BALLOON_S_MAJFLT, events[PGMAJFAULT]);
18
    update_stat(vb, idx++, VIRTIO_BALLOON_S_MINFLT, events[PGFAULT]);
19
    update_stat(vb, idx++, VIRTIO_BALLOON_S_MEMFREE,
20
                pages_to_bytes(i.freeram));
21
    update_stat(vb, idx++, VIRTIO_BALLOON_S_MEMTOT,
22
                pages_to_bytes(i.totalram));
23
    update_stat(vb, idx++, VIRTIO_BALLOON_S_AVAIL,
24
                pages_to_bytes(available));
25
}

到此，Vritio-Balloon 驱动的相关实现都描述完了。

qemu 后端代码比较简单了，首先来看气球初始化时候，通过 qemu_add_balloon_handler，注册了在调用 qmp 时候的回调函数，用来发起请求。初始化了队列，ivq，dvq，svq 用来接收相关的信息，然后调用回调进行相应操作。

1
static void virtio_balloon_device_realize(DeviceState *dev, Error **errp)
2
{
3
    VirtIODevice *vdev = VIRTIO_DEVICE(dev);
4
    VirtIOBalloon *s = VIRTIO_BALLOON(dev);
5
    int ret;
6

7
    virtio_init(vdev, "virtio-balloon", VIRTIO_ID_BALLOON,
8
                sizeof(struct virtio_balloon_config));
9

10
    ret = qemu_add_balloon_handler(virtio_balloon_to_target,
11
                                   virtio_balloon_stat, s);
12

13
    if (ret < 0) {
14
        error_setg(errp, "Adding balloon handler failed");
15
        virtio_cleanup(vdev);
16
        return;
17
    }
18

19
    s->ivq = virtio_add_queue(vdev, 128, virtio_balloon_handle_output);
20
    s->dvq = virtio_add_queue(vdev, 128, virtio_balloon_handle_output);
21
    s->svq = virtio_add_queue(vdev, 128, virtio_balloon_receive_stats);
22
    reset_stats(s);
23

24
    register_savevm(dev, "virtio-balloon", -1, 1,
25
                    virtio_balloon_save, virtio_balloon_load, s);
26

27
    object_property_add(OBJECT(dev), "guest-stats", "guest statistics",
28
                        balloon_stats_get_all, NULL, NULL, s, NULL);
29

30
    object_property_add(OBJECT(dev), "guest-stats-polling-interval", "int",
31
                        balloon_stats_get_poll_interval,
32
                        balloon_stats_set_poll_interval,
33
                        NULL, s, NULL);
34
}

这里以刷新内存信息为例往下讲，内存增减功能类似。在上面注册了 guest-stats-polling-interval 属性，这个是设置查询周期的，在设置了周期后，就可以看到启动了一个定时任务，balloon_stats_poll_cb 来实时查询内存的信息。

1
static void balloon_stats_set_poll_interval(Object *obj, struct Visitor *v,
2
                                            void *opaque, const char *name,
3
                                            Error **errp)
4
{
5
    VirtIOBalloon *s = opaque;
6
    Error *local_err = NULL;
7
    int64_t value;
8

9
    visit_type_int(v, &value, name, &local_err);
10
    if (local_err) {
11
        error_propagate(errp, local_err);
12
        return;
13
    }
14

15
    if (value < 0) {
16
        error_setg(errp, "timer value must be greater than zero");
17
        return;
18
    }
19

20
    if (value > UINT32_MAX) {
21
        error_setg(errp, "timer value is too big");
22
        return;
23
    }
24

25
    if (value == s->stats_poll_interval) {
26
        return;
27
    }
28

29
    if (value == 0) {
30
        /* timer=0 disables the timer */
31
        balloon_stats_destroy_timer(s);
32
        return;
33
    }
34

35
    if (balloon_stats_enabled(s)) {
36
        /* timer interval change */
37
        s->stats_poll_interval = value;
38
        balloon_stats_change_timer(s, value);
39
        return;
40
    }
41

42
    /* create a new timer */
43
    g_assert(s->stats_timer == NULL);
44
    s->stats_timer = timer_new_ms(QEMU_CLOCK_VIRTUAL, balloon_stats_poll_cb, s);
45
    s->stats_poll_interval = value;
46
    balloon_stats_change_timer(s, 0);
47
}

而 virtio_balloon_receive_stats 主要是从 vq 中取到前面讲的内存信息，然后用 balloon_stats_enabled 进行更新。

1
static void virtio_balloon_receive_stats(VirtIODevice *vdev, VirtQueue *vq)
2
{
3
    VirtIOBalloon *s = VIRTIO_BALLOON(vdev);
4
    VirtQueueElement *elem = &s->stats_vq_elem;
5
    VirtIOBalloonStat stat;
6
    size_t offset = 0;
7
    qemu_timeval tv;
8

9
    if (!virtqueue_pop(vq, elem)) {
10
        goto out;
11
    }
12

13
    /* Initialize the stats to get rid of any stale values.  This is only
14
     * needed to handle the case where a guest supports fewer stats than it
15
     * used to (ie. it has booted into an old kernel).
16
     */
17
    reset_stats(s);
18

19
    while (iov_to_buf(elem->out_sg, elem->out_num, offset, &stat, sizeof(stat))
20
           == sizeof(stat)) {
21
        uint16_t tag = virtio_tswap16(vdev, stat.tag);
22
        uint64_t val = virtio_tswap64(vdev, stat.val);
23

24
        offset += sizeof(stat);
25
        if (tag < VIRTIO_BALLOON_S_NR)
26
            s->stats[tag] = val;
27
    }
28
    s->stats_vq_offset = offset;
29

30
    if (qemu_gettimeofday(&tv) < 0) {
31
        fprintf(stderr, "warning: %s: failed to get time of day\n", __func__);
32
        goto out;
33
    }
34

35
    s->stats_last_update = tv.tv_sec;
36

37
out:
38
    if (balloon_stats_enabled(s)) {
39
        balloon_stats_change_timer(s, s->stats_poll_interval);
40
    }
41
}

总结#

到此可以看到 Virtio-Balloon 的相关实现，和周期性查询内存信息的功能。 Virtio-Balloon 进行内存复用本身存在一些问题

Guest 对内存变化会进行感知，Balloon 特性本身是 kernel 所具备的，本身是通过修改识别的内存信息来限制 Guest 中的使用。所以不是很友好。
内存复用需要实时监控，发现客户虚拟机内存使用过多还要及时归还内存，对于系统本身做这个功能有很大的局限性。
Balloon 特性的内存复用并不是本质上进行内存的冗余复用，仅仅是借东墙补西墙，当虚拟机都大量使用内存时候，并不能实际突破物理内存上限。

如何禁用#

检查模块是否已加载：使用 lsmod 命令查看已加载的模块列表，确认 virtio_balloon 模块是否在其中。运行以下命令：_**lsmod | grep virtio_balloon**_ 如果没有输出结果，则说明该模块尚未加载。
使用 rmmod 命令卸载模块：如果 virtio_balloon 模块已加载，您可以使用 rmmod 命令进行卸载。运行以下命令：**_sudo rmmod virtio_balloon_** 这将尝试卸载 virtio_balloon 模块。如果成功卸载，您将不再看到任何错误消息。

如何防止开机启动#

打开 /etc/modprobe.d/ 目录：运行以下命令以打开该目录：**_sudo cd /etc/modprobe.d/_**
创建一个新的配置文件：在 /etc/modprobe.d/ 目录中，创建一个新的配置文件，例如 blacklist-virtio-balloon.conf。运行以下命令：**_sudo nano /etc/modprobe.d/blacklist-virtio-balloon.conf_**
在配置文件中添加禁用模块的规则：在打开的配置文件中，添加以下行：**_blacklist virtio_balloon_** 这将告诉系统在引导时禁用 virtio_balloon 模块。
保存并关闭文件：按下 Ctrl + X 键，然后按下 Y 键以保存文件。
更新 initramfs：运行以下命令以更新 initramfs：**_sudo update-initramfs -u_**
