常见术语
GPU ————— Graphics Processing Unit，显卡
CUDA ———— Compute Unified Device Architecture，英伟达 2006 年推出的计算 API
VT/VT-x/VT-d — Intel Virtualization Technology。-x 表示 x86 CPU，-d 表示 Device。
SVM ————— AMD Secure Virtual Machine。AMD 的等价于 Intel VT-x 的技术。
EPT ————— Extended Page Table，Intel 的 CPU 虚拟化中的页表虚拟化硬件支持。
NPT ————— Nested Page Table，AMD 的等价于 Intel EPT 的技术。
SR-IOV ——— Single Root I/O Virtualization。PCI-SIG 2007 年推出的 PCIe 虚拟化技术。
PF ————— Physical Function，亦即物理卡
VF ————— Virtual Function，亦即 SR-IOV 的虚拟 PCIe 设备
MMIO ——— Memory Mapped I/O。设备上的寄存器或存储，CPU 以内存读写指令来访问。
CSR ———— Control & Status Register，设备上的用于控制、或反映状态的寄存器。CSR 通常以 MMIO 的方式访问。
UMD ———— User Mode Driver。GPU 的用户态驱动程序，例如 CUDA 的 UMD 是 libcuda.so
KMD ———— Kernel Mode Driver。GPU 的 PCIe 驱动，例如英伟达 GPU 的 KMD 是 nvidia.ko
GVA ———— Guest Virtual Address，VM 中的 CPU 虚拟地址
GPA ———— Guest Physical Address，VM 中的物理地址
HPA ———— Host Physical Address，Host 看到的物理地址
IOVA ———— I/O Virtual Address，设备发出去的 DMA 地址
PCIe TLP —— PCIe Transaction Layer Packet
BDF ———— Bus/Device/Function，一个 PCIe/PCI 功能的 ID
MPT ———— Mediated Pass-Through，受控直通，一种设备虚拟化的实现方式
MDEV ——— Mediated Device，Linux 中的 MPT 实现
PRM ———— Programming Reference Manual，硬件的编程手册
MIG ———— Multi-Instance GPU，Ampere 架构高端 GPU 如 A100 支持的一种 hardware partition 方案
GPU工作流程
- 应用层调用 GPU 支持的某个 API，如 OpenGL 或 CUDA
- OpenGL 或 CUDA 库，通过 UMD (User Mode Driver)，提交 workload 到 KMD (Kernel Mode Driver)
- KMD 写 CSR MMIO，把它提交给 GPU 硬件
- GPU 硬件开始工作… 完成后，DMA 到内存，发出中断给 CPU
- CPU 找到中断处理程序 —— KMD 此前向 OS Kernel 注册过的 —— 调用它
- 中断处理程序找到是哪个 workload 被执行完毕了，…最终驱动唤醒相关的应用
PCIe 直通
只能 1:1，不支持 1:N。其实并不能算真正的虚拟化。
原理：VM 中，使用原生的 GPU 驱动。它向 VM 内核分配内存，把 GPA 填入到 GPU 的 CSR 寄存器，GPU 用它作为 IOVA 来发起 DMA 访问，VT-d 保证把 GPA 翻译为正确的 HPA，从而 DMA 到达正确的物理内存。
K8S容器下
1.vCUDA 架构（腾讯目前使用）
优点：支持显存和算力隔离，支持超小粒度切分，开源方案。
缺点：是由于是在CUDA层实现能力，需要替换CUDA库，故用户对其感知较大，需要对齐版本，存在一定的兼容性问题。
开源地址：https://github.com/tkestack/vcuda-controller

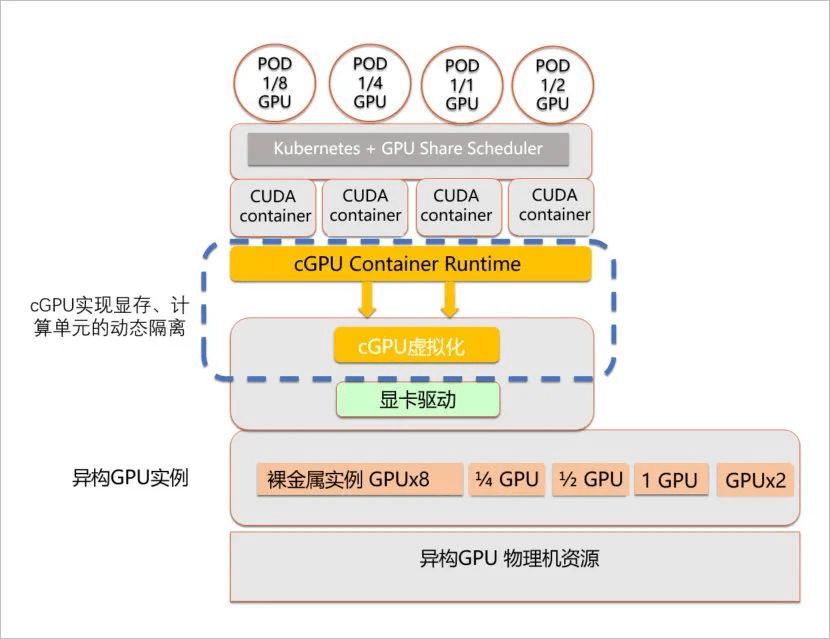

2.cGPU 架构（阿里云）
优点：支持容器级GPU虚拟化，多个容器共享GPU，且实现显存和算力隔离，对cuda库等无侵入用户无感，在nvidia-container.-runtime层实现能力。
缺点：只能在阿里云使用
产品白皮书：https://developer.aliyun.com/article/771984?utm_content=g_1000184528
3.k8s-device-plugin
vGPU device plugin 基于NVIDIA官方插件(NVIDIA/k8s-device-plugin)，在保留官方功能的基础上，实现了对物理GPU进行切分，并对显存和计算单元进行限制，从而模拟出多张小的vGPU卡。在k8s集群中，基于这些切分后的vGPU进行调度，使不同的容器可以安全的共享同一张物理GPU，提高GPU的利用率。此外，插件还可以对显存做虚拟化处理（使用到的显存可以超过物理上的显存），运行一些超大显存需求的任务，或提高共享的任务数。
开源地址：https://github.com/4paradigm/k8s-device-plugin

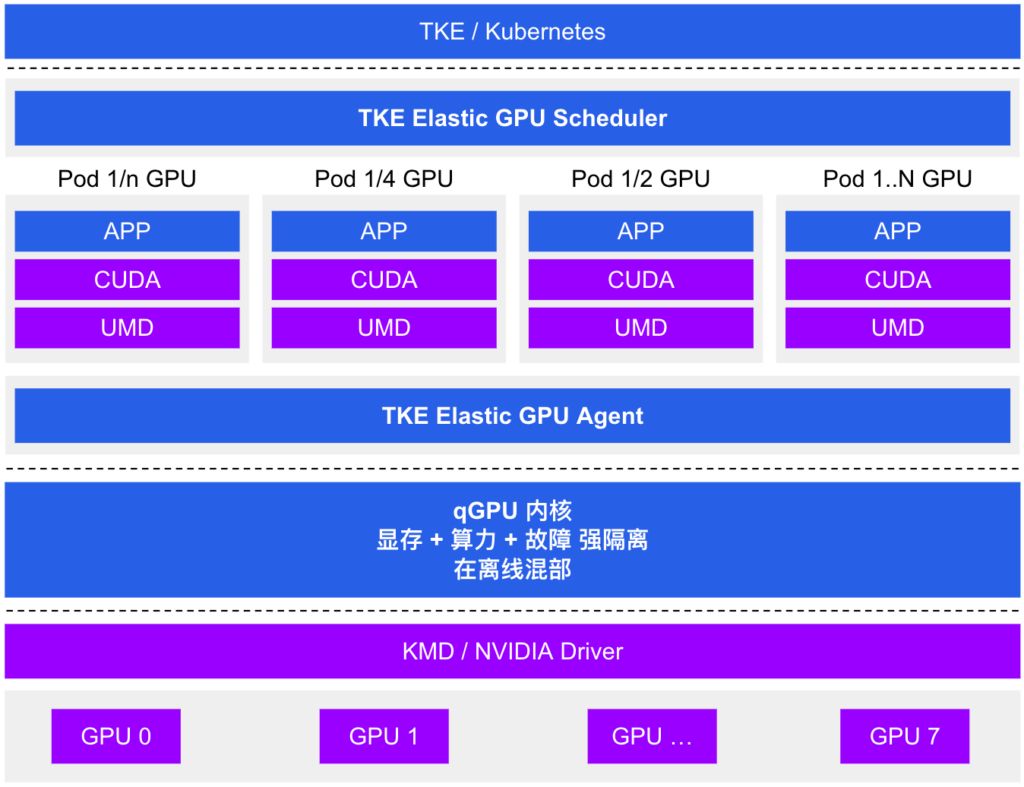

4.qGPU（腾讯最新方案）
腾讯云 Tencent Kubernetes Engine qGPU 服务（以下简称 TKE qGPU）是腾讯云推出的 GPU 容器虚拟化产品，支持多个容器共享 GPU 卡并支持容器间算力和显存精细隔离，同时提供业界唯一的在离线混部能力，在精细切分 GPU 资源的基础上，在最大程度保证业务稳定的前提下，提高 GPU 使用率，帮助客户大幅度节约 GPU 资源成本。
qGPU 依托 TKE 对外开源的 Elastic GPU 框架，可实现对 GPU 算力与显存的细粒度调度，并支持多容器共享 GPU 与多容器跨 GPU 资源分配。同时依赖底层强大的 qGPU 隔离技术，可做到 GPU 显存和算力的强隔离，在通过共享使用 GPU 的同时，尽量保证业务性能与资源不受干扰。
产品文档：https://cloud.tencent.com/document/product/457/61448

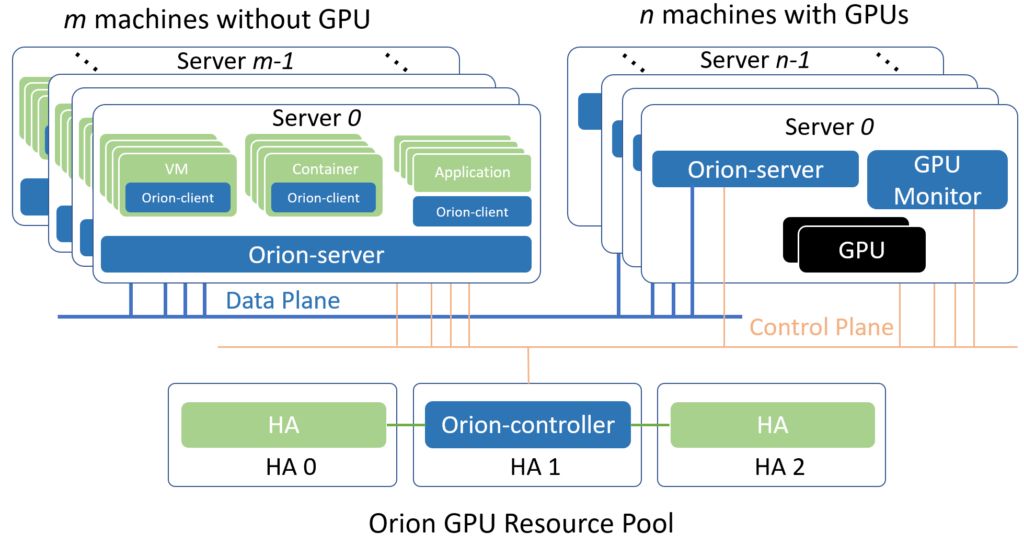

5.OrionX (趋动科技)
Orion vGPU软件是一个为云或者数据中心内的AI应用，CUDA应用提供GPU资源池化，提供GPU虚拟化能力的系统软件。通过高效的通讯机制，使得AI应用，CUDA应用可以运行在云或者数据中心内任何一个物理机，Container或者VM内而无需挂载物理GPU。同时为这些应用程序提供在GPU资源池中的硬件算力。通过这种Orion GPU池化的能力，可以提供多个优点：
- 兼容已有的AI应用和CUDA应用，使其仍然具有使用GPU加速的性能
- 为AI应用和CUDA应用在云和数据中心的部署提供了很大的灵活度。无需受GPU服务器位置、资源数量的约束。
- Orion GPU资源随AI应用和CUDA应用启动时分配，随应用程序退出时自动释放。减少GPU空闲时间，提高共享GPU的周转率。
- 通过对GPU资源池的管理和优化，提高整个云和数据中心GPU的利用率和吞吐率。
- 通过统一管理GPU，减轻GPU的管理复杂度和成本。
产品白皮书：https://virtaitech.com/development/index?doc=4381wjhd22vqhys8f1ts893jn4
商业方案
1.vGPU
英伟达官方提供，授权费很贵，且只能用于虚拟机平台，不能用于docker容器
原理：在 NVIDIA 虚拟 GPU 助力的虚拟化环境中，NVIDIA 虚拟 GPU (vGPU) 软件与 Hypervisor 一同安装在虚拟化层上。此软件可创建虚拟 GPU，使每个虚拟机 (VM) 都能共享安装在服务器上的物理 GPU。对于要求非常严苛的工作流程，单个 VM 可充分利用多个物理 GPU。我们的软件包含适用于各种 VM 的显卡或计算驱动。由于通常由 CPU 完成的工作分流到 GPU，因而用户可以获得更出色的体验。虚拟化和云环境可支持要求苛刻的工程和创意应用程序，以及计算密集型工作负载（例如 AI 和数据科学）。
地址：https://www.nvidia.cn/data-center/virtualization/it-management/
产品白皮书：https://www.nvidia.cn/data-center/virtualization/resources/
2.MPS
英伟达最早提供的一种GPU任务共享案，基于MP1 seNver和MPl cliet提供共享计算能力，其致命缺点是erver或者client异常退出，会对其它dlient端造成大影响，这在生产环境中基本无法接受。（不建议）
3.Citrix XenServer
XenServer 是一个服务器虚拟化平台，它为虚拟化服务器和客户机操作系统提供虚拟化性能，几乎与裸机服务器的性能相匹配。
XenServer 使用 Xen 系统管理程序对安装了 XenServer 的每个服务器进行虚拟化，从而使每个服务器能够以卓越的性能同时托管多个虚拟机。 此外，还可以使用 XenServer 通过业界标准的共享存储器体系结构以及资源集群，将多个支持 Xen 的服务器合并成一个功能强大的资源池。 在此过程中， XenServer 支持将多个服务器作为资源池进行无缝虚拟化。 对这些资源进行动态控制，以提供最佳性能，提高弹性和可用性，并最大限度地使用数据中心资源。
官方白皮书：https://www.citrix.com/products/citrix-hypervisor/
4.VMware ESXi
教程：在ESXI7上使用NVIDIA A6000 虚拟化GPU vgpu
wiki
1.https://en.wikipedia.org/wiki/Comparison_of_platform_virtualization_software
